J41W不锈钢截止阀

ꁆ ꁇ




【阀门概述】：
    J41W不锈钢截止阀阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。不锈钢截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。法兰连接的截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
【阀门特点】：
1、不锈钢截止阀选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
【产品技术参数】：

型号

公称压力

试验压力

工作温度(℃)

适用介质

强度(水)(Mpa)

密封(水)空气(Mpa)

低压密封空气(Mpa)

J41W-16P(R)

1.6

2.4

1.8

0.6

≤200

NITRIC ACID

J41W-25P(R)

2.5

3.8

2.8

0.6

≤200

硝酸类

ACETIC ACID

醋酸类

NITRIV ACID

硝酸类

J41W-40P(R)

4.0

6.0

4.4

0.6

≤200

ACETIC ACID

J41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类

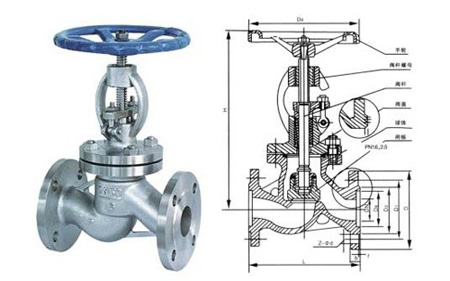

【截止阀结构图片】：      【产品零部件材料】：

零件名称ZG1Cr18Ni9Ti系列ZG00Cr18Ni10系列ZG1Cr18Ni12Mo2Ti系列ZG00Cr17Ni14Mo2系列WCB系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

阀瓣

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

ZG1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

压盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45


【阀门外形及连接尺寸】：

型 号 公称通径 尺 寸 (mm) J41W-16P(R)L D D1 D2 b-f z-&phi;d 15 130 95 65 45 14-2 4-14 195 100 20 150 105 75 55 14-2 4-14 215 120 25 160 115 85 65 14-2 4-14 240 140 32 180 135 100 78 16-2 4-18 250 160 40 200 145 110 85 16-3 4-18 285 200 50 230 160 125 100 16-3 4-18 300 220 65 290 180 145 120 18-3 4-18 345 240 80 310 195 160 135 20-3 8-18 350 280 100 350 215 180 155 20-3 8-18 410 320 125 400 245 210 185 22-3 8-18 470 350 150 480 280 240 210 24-3 8-23 495 400 200 600 335 295 265 26-3 12-23 580 450 250 650 405 355 320 30-3 12-25 680 550 300 750 460 410 375 30-3 12-25 850 600 型 号 公称通径 尺 寸 (mm) L D D1 D2 b-f z-&phi;d H D0 J41W-25P(R)15 130 95 65 45 16-2 4-14 195 100 20 150 105 75 55 16-2 4-14 215 120 25 160 115 85 65 16-2 4-14 240 140 32 180 135 100 78 18-2 4-18 250 160 40 200 145 110 85 18-3 4-18 285 200 50 230 160 125 100 20-3 4-18 300 220 65 290 180 145 120 22-3 8-18 345 240 80 310 195 160 135 22-3 8-18 350 280 100 350 230 190 160 24-3 8-23 410 320 125 400 270 220 188 28-3 8-25 470 350 150 480 300 250 218 30-3 8-25 495 400 200 600 360 310 278 34-3 12-25 600 450 250 650 425 370 335 36-3 12-30 680 550 300 750 485 430 390 40-4 16-30 850 600 型 号 公称通径 尺 寸 (mm) L D D1 D2 D6 b-f z-&phi;d H J41W-40P(R) 15 130 95 65 45 40 16-2 4-14 195 20 150 105 75 55 51 16-2 4-14 , 215 25 160 115 85 65 58 16-2 4-14 240 32 180 135 100 78 66 18-2 4-18 250 40 200 145 110 85 76 18-3 4-18 285 50 230 160 125 100 88 20-3 4-18 300 65 290 180 145 120 110 22-3 8-18 345 80 310 195 160 135 121 <FO, style="BACKGROUND-COLOR: #ffffff" , NT>    22-38-18 350 100 350 230 190 160 150 24-3 8-23 410 125 400 270 220 188 176 28-3 8-25 470 150 480 300 250 218 204 30-3 8-25 495 200 600 375 320 282 260 38-3 12-30 600 J41H-64P(R) 15 170 105 75 , 55 41 18-2 4-14 230 20 190 125 90 68 51 20-2 4-18 250 25 210 135 ,    100 78 58 22-2 4-18 260 32 230 150 110 82 66 24-2 4-23 300 40 260 165 125 95 76 24-3 4-23 330 50 300 175 135 105 88 26-3 4-23 380 65 340 200 160 130 110 28-3 8-23 400 80 380 210 170 140 121 30-3 8-23 430 100 430 250 200 168 150 32-3 8-25 500 125 500 295 240 202 176 36-3 8-30 600 150 550 340 280 240 204 38-3 8-34 680 200 650 405 345 300 260 44-3 12-34 800


  • 声明：本文中所有文字、数据、图片均按国家标准，如果需要定制或加工请告知您的方案和尺寸，让我们的技术人员给您分析和解决。感谢您访问我们的网站【www.shmbfm.com】
