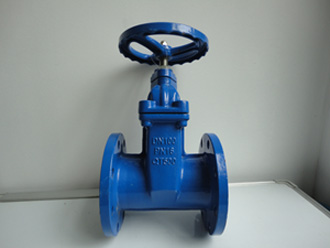

Z45X弹性座封闸阀

ꁆ ꁇ

【产品概述】：
   Z45X弹性座封闸阀，利用闸板整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节器和截流装置使用。
【弹性座封闸阀的产品特点】：
1、整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠性，寿命长。
2、外观好看：阀体采用整体烤漆，光滑细致。
3、平底阀座：地步采用与水管相同的平底式阀坐设计，不产生杂物淤积，密封更可靠。
4、耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5、三“O”密封：阀杆采用三道O型环密封，磨擦阻力小，开关轻巧，不漏水。
【弹性座封闸阀主要技术参数】：
    单位：mm
公称压力：1.0-1.6MPa
密封试验：1.1MPa、1.76MPa
公称通径：50-600mm
工作温度：0-80℃
适用介质：水、油、气等
法兰标准：GB/T 17241.6 GB/T9113
试验标准：GB/T13927 API 59

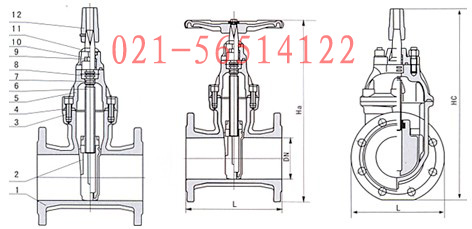

【结构图片】：

【阀门零部件材料】：

NO

零件名称

材质

1

阀体

灰铸铁、球墨铸铁、铸钢

2

闸板

球墨铁铁外覆三元乙丙或丁腈橡胶

3

内六角螺栓

碳化处理

4

密封圈

丁腈橡胶、三元乙丙

5

阀盖

灰铸铁、球墨铸铁、铸钢

6

阀杆

不锈钢

7

“O”形密封圈

丁睛橡胶、三元乙丙

8

止推轴承

锡青钢

9

螺栓

不锈钢

10

压盖

球墨铸铁、铸钢

11

防尘罩

丁腈橡胶

12

手轮（传动帽）

铸铁

【阀门外形和连接尺寸】：

 公称通径（DN）

结构长度L

 H

 螺栓



 10Kg

 16Kg

参考重量kg

螺孔中心圆直径D

螺栓孔径

数量

螺纹规格

螺孔中心圆直径D

螺栓孔径

数量

螺纹规格

 40

 165

 170

 110

 19

 4

 M16

 110

 19

 4

 M16

 7

 50

 178

 185

 125

 19

 4

 M16

 125

 19

 4

 M16

 9

 65

 190

 205

 145

 19

 4

 M16

 145

 19

 4

 M16

 11

 80

 203

 310

 160

 19

 8

 M16

 160

 19

 8

 M16

 16

 100

 229

 340

 180

 19

 8

 M16

 180

 19

 8

 M16

 27

 150

 267

 430

 240

 23

 8

 M20

 240

 23

 8

 M20

 50

 200

 292

 520

 295

 23

 8

 M20

 295

 23

 12

 M20

 80

 250

 330

 545

 350

 23

 12

 M20

 355

 28

 12

 M24

 120

 300

 356

 660

 400

 23

 12

 M20

 410

 28

 12

 M24

 160

 400

 406

 915

 515

 28

 16

 M24

 525

 31

 16

 M27

 350

 500

 457

 1110

 620

 28

 20

 M24

 650

 34

 20

 M30

 585

  • 声明：本文中所有文字、数据、图片均按国家标准，如果需要定制或加工请告知您的方案和尺寸，让我们的技术人员给您分析和解决。感谢您访问我们的网站【www.shmbfm.com】

咨询请来电联系我们：021-56514122
