螺旋闸门

【阀门概述】：
  上海明保阀门生产【螺旋闸门】是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，【螺旋闸门】广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。【螺旋闸门】结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于φ10mm的颗粒料、晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。【螺旋闸门】主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
【阀门用途及使用】：
  【螺旋闸门】适用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。
1、本阀可水平安装或垂直安装，安装时两法兰连接中间必须加密封垫片，然后锁紧螺栓。
2、操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。
3、若长期存放应使设备处于关闭状态，各传动部位应加润滑油
【产品技术参数】：
公称通径DN(mm)： 100X100~1200X1200
公称压力：0.1Mpa
通用介质： 颗粒
使用温度：-40~425
传动方式： 手动、气动、电动

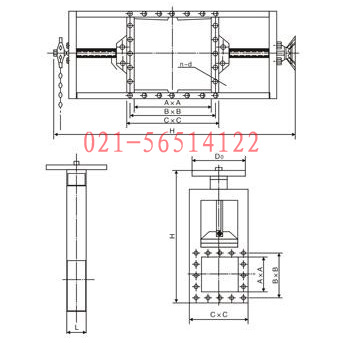

【阀门结构图】：

【阀门外形及连接尺寸】：

注： LMD-单向 I-手轮 /LMS-双向 Ⅱ-链轮，距地面小于1.7米用手轮，大于1.7米用链轮
           链条节数M=0.105X-113（X是丝杆中心离地面度度）
